Buongiorno,
Sto continuando a studiare la frenatura/rallentamento ABC. Se, per quanto riguarda la frenatura, oserei dire di essere a buon punto, per il rallentamento ABC ci ho praticamente rinunciato. O meglio, ci avevo praticamente rinunciato, visto che per ogni tratta servirebbe un lenz bm2 e non sapevo di alternative... ma poi ho scovato questo circuitino:



Dato che le mie nozioni di elettronica si fermano moooolto prima, chiedo l'aiuto degli esperti.

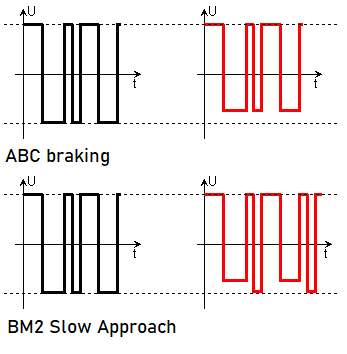

Premessa: per il rallentamento ABC, il segnale dovrebbe essere modificato in questa maniera (immagine rossa in basso a dx):



Ora, la mia domanda è: il circuito di cui sopra è adatto allo scopo?
Se si, come va collegato alla fonte del segnale dcc (booster) e ai binari? Sinceramente, guardandolo, non riesco proprio a capirne il funzionamento.

Grazie a chiunque voglia darmi una mano

Con il rallentamento la loco rallenta a basta, non fino a fermarsi?
Perché continua a "oscillare" tra un comando di fermata e uno normale?
Se è così, il rallentamento è fisso percentualmente o si può regolare (regolando il Duty cycle del taglio)?
E se così fosse, non si può usare Arduino che inserisce/disinserisce la cascata di diodi, tramite un relè a stato solido che mi sembra arrivi a tempi di switch dell'ordine di 0,1 ms.

Oppure la figura non è casuale e si devono tagliare solo le creste "lunghe"?
Ma in tal caso va bene qualsiasi decoder? Perchè non ho mai letto di questa caratteristica.

_________________
https://www.youtube.com/@vittoriovegetti

Il 4017 lo usavo per fare Kit



Hai solo questo schema....... all'incirca....

1 conteggio su 2 di dcc i diodi vengono esclusi.... noto che se ok1 abilitato fa funzionare la normale frenata, ok2 invece va ogni 2 semionde... il controllo viene fatto sulla semionda positiva, D2 taglia la negativa.
Ok2 per me è collegato ad una prima tratta di rallentamento poi quando entra nella tratta in cui si deve fermare trova ok1.
Il clock viene mantenuto a 1 è il dcc entra nell'enable che abilita quando è a 0 e lo fa funzionare quando si stà per verificare la semionda negativa.
Il dcc alimenta il circuito tramite d1 che taglia ancora la semionda negativa, C1 sarà un migliaio di uF ellettrolitico, il regolatore un 7812, il 4017 è un cmos, può essere alimentato con tensioni da 5 a 15V, ma visto le resistenze da 10K per limitare le correnti forse più sui 12V che sui 5... domani ci guardo con calma... hai altri dati.. pagina di provenienza ecc .. ho cercato lr regulator... ma nulla...

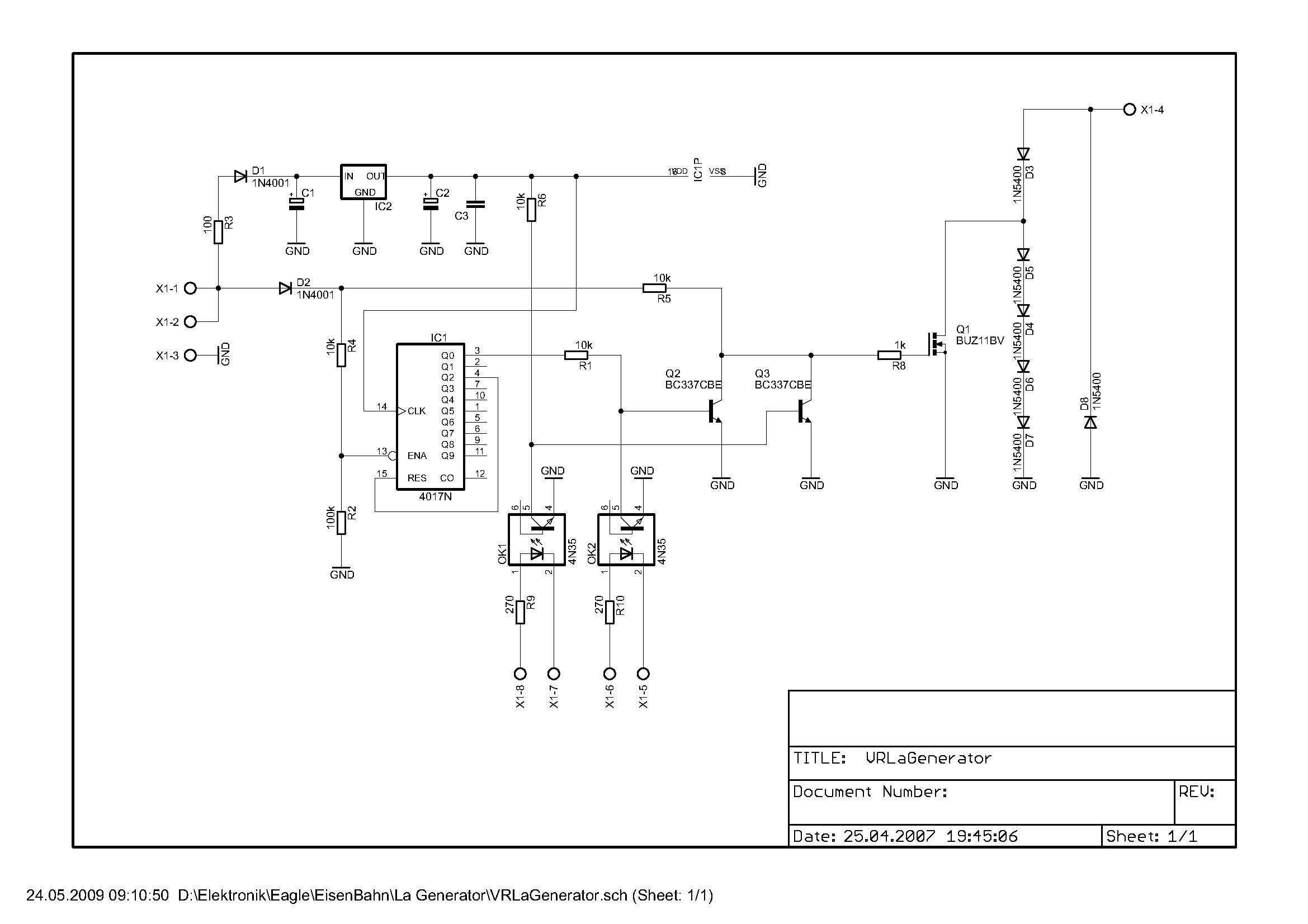

Allego lo schema come immagine
