salve a tutti,

Mi sto imbarcando nella costruzione del mio primo plastico italiano. I pezzo forte dovrebbe essere questo ponte ferroviario:

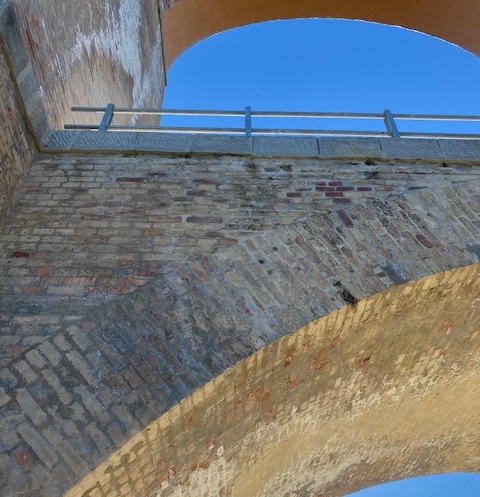

mi sono recato sul posto per verificare dimensioni e dettagli costruttivi. In breve, in scala N il manufatto misurerà circa 100 cm di lunghezza e 15 cm in altezza. La struttura è abbastanza complessa, con i pilastri a sezione crescente verso il basso, e supportano una doppia fila di archi, sono presenti (anche se non molto visibili nella foto) dei contrafforti che sono a sbalzo sulla parte superiore e gradatamente si fondono con i pilastri.




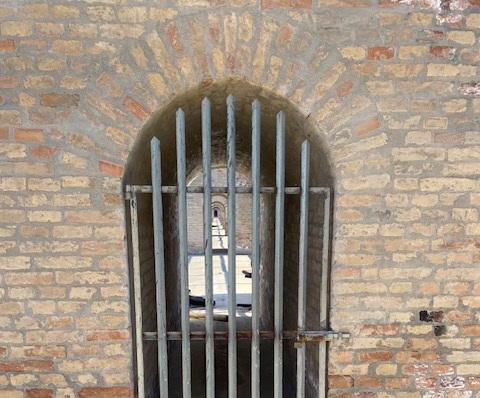

E' un artefatto in muratura, con mattoncini stuccati in ottimo stato di conservazione (il ponte ha subito un restauro). I mattoncini sono relativamente piccoli, all'incirca una ventina di cm di lunghezza per soli 6-7 cm di spessore, legati da un cm di malta perfettamente rasata. I mattoncini in laterizio hanno colori tra il giallastro e il rosato, con l'occasionale rossiccio, tipico delle crete del maceratese. Occasionalmente i mattoni risultano lievemente sconnessi (probabilmente si è andati al risparmio ripulendo solo le parti messe peggio).



Definito il problema, e dopo (mi auguro) attenta lettura del forum, ho individuato tre soluzioni di autocostruzione:

-Forex intagliato (secondo me difficile data la dimensione minuta dei mattoni che dovrebbero essere pochi decimi di mm in scala-si puo sempre esagerarli ovvio)

-Realizzazione in cartoncino rivestito di carta stampata, stile Chadwell su questo sito (una soluzione che temo non dia sufficiente effetto tridimensionale da vicino.. mi preoccupa anche l'aspetto di invecchiamento dato che non saprei come trattare la carta senza liquidi).

-Stampa 3D, ma qui sono assolutamente digiuno e non saprei neppure se andare di resina o filo.

La mia esperienza si limita al polistirene ed eulite intagliati a mano e dipinti ad acrilico con aerografo e pennello, invecchiati con pigmenti a polvere.

Mi rendo conto di essermi preso una bella gatta da pelare, ma la ritengo una occasione di apprendimento.

Voi come procedereste?

Grazie e buon anno

Allega qualche foto del ponte (con le arcate) più da vicino. Non troppo come quelle che hai gia aggiunto.

Se hai voglia di farti un giro nel "mio Piccolo Borgo Antico" vedrai che tutte le parti paesaggistiche sono state realizzate in Forex da 3mm come il ponte della diga, decisamente più piccolo del tuo e molto meno importante anche se qualche difficoltà l'ho trovata nel dimensionamento delle colonne portanti essendo in curva, per quanto concerne l'aspetto estetico io non sono un "palato fine" e mi accontento, nel tuo caso vedrei decisamente meglio affidarsi a dei fogli prestampati da incollare sul manufatto anche se non si noteranno le fughe tra i mattoni, ma credo che oggi vi siano in commercio lastrine stampate con livelli di finizione migliori della semplice stampa, quella del 3D a mio avviso la accantonerei, per realizzare un ponte di 1000mm con altezza 150 si dovrebbe suddividerlo in 10 blocchi da 100mm ed io con la mia stampante a filamento ci impiegherei circa 7 ore a pezzo quindi quasi 2 settimane di lavoro a 8 ore al giorno oltre al materiale, probabilmente una stampa in resina ridurrebbe il costo ed il tempo forse della metà, ma non credo ne valga la pena , quindi come ti trovi meglio, o Forex o compensato da 3mm
Buon divertimento.

Giancarlo

Anch'io ne ho fatto uno visibile quando vuoi.
legno cartone e carta colorata con tempere, credo perchè sono passati parecchi anni
Purtroppo sono orizzontali ma se gli clicchi sopra si girano verticali

_________________
Saluti
Mario
..nessuno nasce imparato...

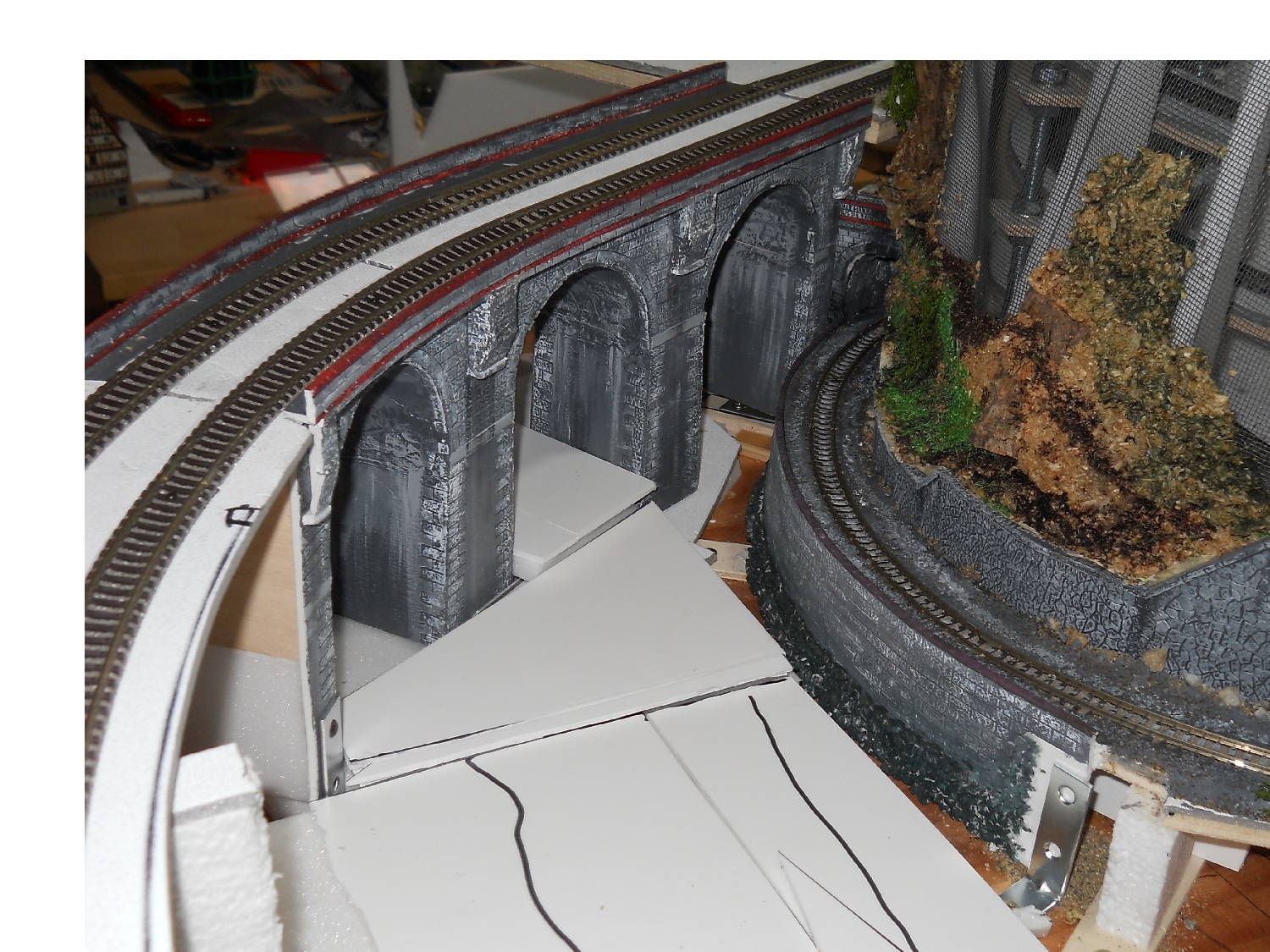

Se dovessi farlo io, con quelle dimensioni sarebbe stampa 3D a filamento. Ne avevo fatto uno di poche arcate cosi
E per il rivestimento in mattoni Redutex.

In alternativa polistirolo estruso, poi laminato con una resina p[er irrigidirlo e quindi ricoperto di redutex.
Il vantaggio del polistirolo è che lavori a tutto tondo

Come Gianfranco, anch'io sposo la tecnica del 3D, ma con stampante a resina.
La finitura sarebbe già con tutti i mattoni incisi, una gran seccatura in meno.
Rimarrebbe solo da incollare e verniciare.
Lo stamperei con una risoluzione in Z di 0,1 mm al posto dei canonici 0,05 mm.
Per un'altezza di Z=150 mm, il tempo di stampa si aggira intorno a 3 ore.
Modellando piloni ed arcate cavi (al limite rinforzati dal nido d'ape che il programaa di slicing crea automaticamente) si limiterebbe altresì il consumo della resina.

_________________
Ciao
Mario
http://cretaz-station.blogspot.com

Ovviamente non si può negare che l'opera in 3D sarebbe dal punto di vista estetico quella migliore, però chi sarebbe l'indomito che si prenderebbe la briga mi mettere il manufatto a disegno? Io no di certo anche se creato il primo pezzetto con un bel copia ed incolla (come fanno oggi a disegnare le automobili che è tutto più semplice ) diciamo che in poche ore se non minuti ci si potrebbe anche provare a voi "Maghetti del PC"
Per non parlare del sistema impiegato dai due "Marziani" Gianfranco Visentin e Ugo Rossi che hanno realizzato 2 diorami esposti allo scorso Novegro che rilevando con il drone il manufatto e passando il file alla stampante sono già passati oltre

Giancarlo

Stampa 3D (filamento o resina) polistirolo o forex, il problema comune è trovare le dimensioni.
Ideale sarebbe trovare i disegni del ponte (Ponte San Bartolomeo situato presso San Severino Marche sulla linea Civitanova Marche-Fabriano)
In seconda scelta, se non hai i disegni potresti fare dei rilievi in loco (con distanziometro laser o come Ugo con un drone da rilevamento) .
Alternativamente fare misurazioni su Google Earth ti permetterebbe di costruire un modello approssimato ma forse sufficiente (in fondo il tuo è un plastico di fantasia).
Io ho fatto così per questo semplice modello di una singola arcata.

Che puoi far stampare in multipe unità ed incollare e poi ricoprire col Redutex

Io non sono per la stampa 3D e lo farei con il taglio laser in compensato da 2 o 3 mm. Con il laser si incidono direttamente anche le fughe dei mattoni.
Si potrebbe fare in 3 pezzi con innesti per l’incollaggio. Le arcate basse di potrebbero fare anch’esse ad innesto per tenere insieme la struttura.
La parte più lunga è il disegno di un paio di arcate e poi si lavora di copia e incolla. Il sotto delle arcate si fa in cartoncino ad alta grammatura

Cartone da 2/3 mm tagliato a misura, poi ricoperto di Redutex adesivo.
Divertente e (dopo il disegno in scala) immediato...

_________________
Un salutoNe,
Antonio

"Creative work is serious play" (R. Fripp)
1995-2025: 30 anni di ASN

L'ultimo che ho fatto, anni fa, l'ho realizzato in compensato di betulla da 1mm tagliato a mano, rivestito con cartoncino , mi pare della Faller, con mattoni leggermente in rilievo. Esistevano (esistono?) anche delle lastrine in materiale plastico molto ben fatte ma decisamente più costose. Dato che era in leggera curva, per semplificarmi la vita e non dovere affrontare le rastremazioni, le volte le ho realizzate in pseudo intonaco. Il piano dei binari in compensato di 6mm serviva a collegare la parte alta degli archi vincolati tra di loro da opportune centine dissimulate nei pilastri. - Francesco

_________________
festina lente

eh troppa grazia... è un piacere vedere tanta maestria e disponibilità. tutte le soluzioni proposte sembrano applicabili con semplicità e ottimi risultati... ma so che tutto è facile a chi possiede esperienza e abilità. Io mi devo calare nei limiti delle mie capacità.

Il ponte in cartoncino è di un autenticità disarmante, e a sta li a provare che sono i dettagli a fare la differenza. Quelli in Forex hanno un impatto estetico molto forte e sembrano indistruttibili... Gli stampati in 3D sono affascinanti.. che dire già un STL fatto di San Bartolomeo (si Gianfranco, ho già fatto una ricognizione col telemetro e ho tutte le misure di base).

In effetti, proverò a implementare tutti i suggerimenti in parallelo, valutando poi quello che meglio si adatta alla mia situazione. Penso che l'investimento su una stampante in resina 3D si possa giustificare non tanto per il progetto in questione ma in prospettiva più ampia.

Il forex più o meno lo conosco, e così il cartoncino e il Redutex. Non ho avuto grossi successi con alcuno di questi in passato, ma d'altronde non ho provato seriamente.

Credo passerò il resto del weekend a guardare video su software 3D e stampanti a resina.

Per ora, solo grazie.

Mi sembra giusto chiudere il topic con il risultato finale e ciò che ho appreso.

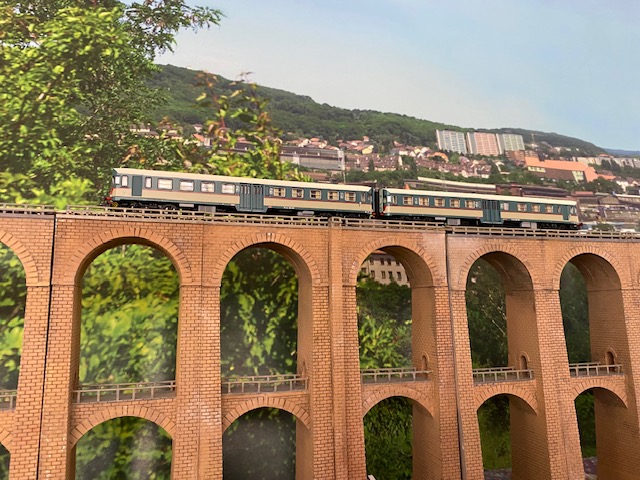

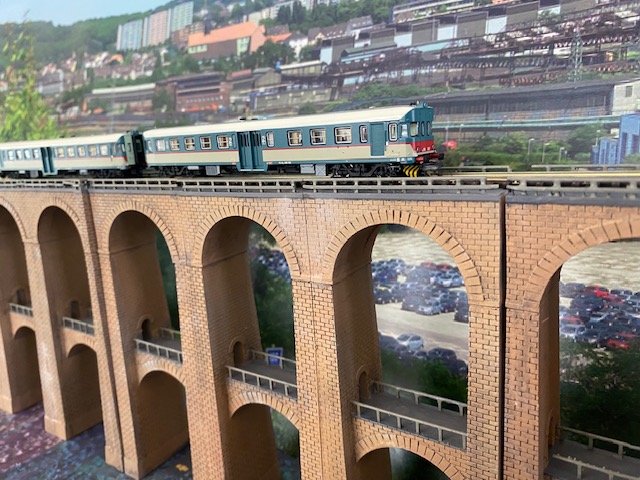

Ho realizzato il viadotto di San Bartolomeo (l'originale è il mio avatar) usando una Elegoo Mars5Ultra con resina a base acquosa da poco prezzo. Il risultato (messo su alla meno peggio.. non è assemblato i moduli non combaciano, la foto mostra solo alcune delle 14 arcate eccetera.) mi soddisfa anche se forse ci sarà una ulteriore iterazione (il plastico è ancora allo stadio onirico).

La stampa in se ha richiesto poco impegno, molto di più la progettazione 3D non perchè fosse difficile il software (Tinkercad è elementare si impara in qualche ora), ma per via delle sue intrinseche limitazioni sul numero di nodi del modello. In pratica se cercate di realizzare superfici complesse (mattonicini) facilmente si eccede il numero massimo e non si riesce a esportare. Questo lo realizzate solo quando cercate di esportare il file STL, nel frattempo il lavoro fatto è inutile!

Sconsiglio quindi TinkerCAD a chiunque voglia creare superfici complesse. Va benissimo invece per modelli anche complessi ma con superfici piane.. tutto in funzione del numero di triangoli necessari per modellarle. Per dire sto progettando una Ale601 completa di dettagli griglie corrimani ecc. nessun problema.

Ho dovuto abbandonare l'idea di avere mattoncini in scala perchè completamente invisibili al sottoscritto.. quelli che vedete sono esagerati di un fattore x4.

La resina da ottimi dettagli.. ma è sicuramente una zozzeria da utilizzare. Critico il passaggio di asciugatura e induritura tutto si decide in quelle poche ore. Io distacco immediatamente alla fine della stampa e sciaquo abbondantemente con acqua tiepida, seguita da essiccazione naturale per un paio d'ore poi indurimento con lampada UV o meglio luce solare. Sovente è necessario un ulteriore ammollo per rimuovere tracce di resina diluita che non indurisce.

Nel complesso la parte più difficile è stata la scelta del colore e la verniciatura, eseguita con aerografo e colori a base acquosa.

Al postutto probabilmente sarei riuscito ad ottenere un buon risultato anche utilizzano cartoncino o forex (il numero di mattoncini non è esagerato) ma l'investimento 3D sta pagando per altri progetti. Quindi x me direi stampa in resina tecnica molto buona, ma con qualche tranello.

Colpo d'occhio ottimo, complimenti, direi un bekllissimo risultato per lavorarci sopra e perfezionarlo.
Ti direi di sostituire (in primis) le ringhiere, enormi, ti suggerirei di sostituirli con quelli fotoincisi, sono bellissimi ad esempio quelli realizzati da AB-Modell (da quest'anno commercializzati da N-Spur-Teile):

https://www.n-schmalspur.de/zub330-3.jpg

_________________
Un salutoNe,
Antonio

"Creative work is serious play" (R. Fripp)
1995-2025: 30 anni di ASN

eh si le ringhiere le ho stampate direttamente con il modello... credevo di risparmiare tempo ma sono orrende...

quelle fotoincise sono stupende.. e dello stile giusto. Peccato che, come quasi tutto in scala N, non siano disponibili. Ma è sempre bello sapere.
