Alberto Perelda
 Oggetto del messaggio: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 14:40
Non connesso
Socio ASN
Avatar utente

Iscritto il: 11/06/2012, 22:49
Messaggi: 1477
Località: Omegna
Interessi fermodellistici: scala n, plastici, costruzione modelli, diorami
Città di residenza: Omegna
Provincia di residenza: Verbania
Skype: elperez77
Ciao a tutti,

ho visto vari post sulla polarizzazione dei cuori Peco ma non ho trovato questo.

Qualcuno ha lo schema per polarizzare il doppio scambio inglese PECO cod 55?

Grazie in anticipo
Top
 Profilo
Rispondi citando
Mario Malinverno
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 18:14
Non connesso
Maestro Modellista
Avatar utente

Iscritto il: 30/12/2009, 9:58
Messaggi: 13035
Località: Arluno MI
Interessi fermodellistici: Italiano, scala N, un po' tutte le epoche
Città di residenza: Arluno
Provincia di residenza: Milano
Skype: mario.malinverno
Alberto Perelda ha scritto:
Ciao a tutti,

ho visto vari post sulla polarizzazione dei cuori Peco ma non ho trovato questo.

Qualcuno ha lo schema per polarizzare il doppio scambio inglese PECO cod 55?

Grazie in anticipo

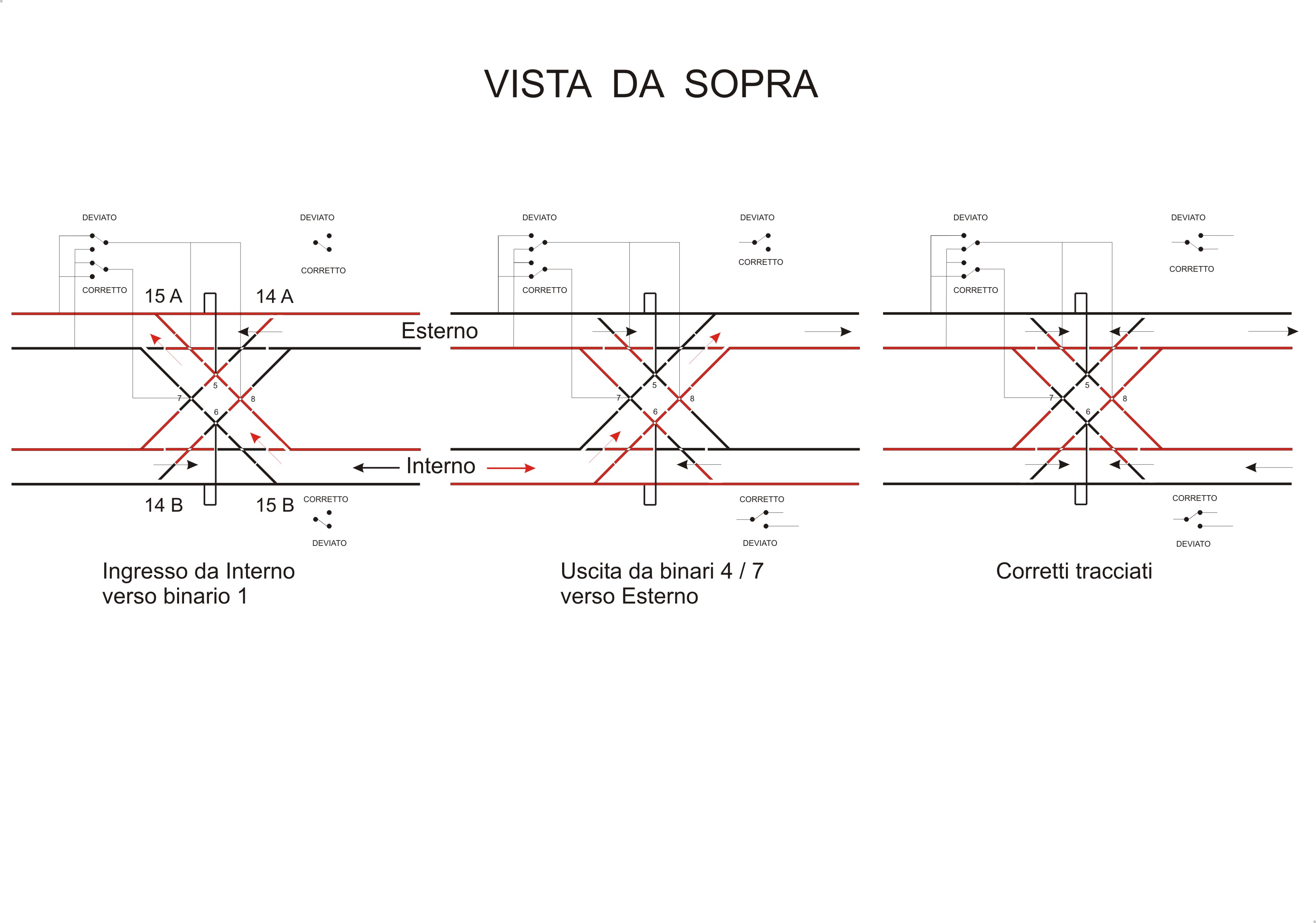

Così è polarizzato il doppio di Pavia


Allegati:
polarizzazione cuori forbice Pavia.JPG
polarizzazione cuori forbice Pavia.JPG [ 405.87 KiB | Osservato 4207 volte ]

_________________
Saluti
Mario
..nessuno nasce imparato...
Top
 Profilo
Rispondi citando
Markus Lindner
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 18:20
Non connesso
Socio ASN
Avatar utente

Iscritto il: 14/04/2018, 9:32
Messaggi: 302
Interessi fermodellistici: Scala N, italiano, tedesco, tramvia...
Città di residenza: Bielefeld
Provincia di residenza: Germania
Se lavori con i motori che hanno i contatti per la polarizzazione non è difficile:

Ogni motore controlla la polarizzazione del cuore al lato opposito.

Saluti,
Markus
Top
 Profilo
Rispondi citando
Alberto Perelda
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 19:30
Non connesso
Socio ASN
Avatar utente

Iscritto il: 11/06/2012, 22:49
Messaggi: 1477
Località: Omegna
Interessi fermodellistici: scala n, plastici, costruzione modelli, diorami
Città di residenza: Omegna
Provincia di residenza: Verbania
Skype: elperez77
Mario Malinverno ha scritto:
Alberto Perelda ha scritto:
Ciao a tutti,

ho visto vari post sulla polarizzazione dei cuori Peco ma non ho trovato questo.

Qualcuno ha lo schema per polarizzare il doppio scambio inglese PECO cod 55?

Grazie in anticipo
Così è polarizzato il doppio di Pavia


Mario quella è la forbice, a serve lo scambio inglese doppio

quseto:

https://www.hattons.co.uk/7641/Peco_Products_SL_E390F_Finescale_double_slip_with_electrofrog/StockDetail.aspx
Top
 Profilo
Rispondi citando
Markus Lindner
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 21:07
Non connesso
Socio ASN
Avatar utente

Iscritto il: 14/04/2018, 9:32
Messaggi: 302
Interessi fermodellistici: Scala N, italiano, tedesco, tramvia...
Città di residenza: Bielefeld
Provincia di residenza: Germania
Allegato:
Peco SLE390F.JPG
Peco SLE390F.JPG [ 107.34 KiB | Osservato 4176 volte ]


Saluti,
Markus
Top
 Profilo
Rispondi citando
Antonio Rosano
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 21:11
Non connesso
Socio ASN
Avatar utente

Iscritto il: 01/01/2010, 22:15
Messaggi: 485
Interessi fermodellistici: Fremo scala N
scala N epoca IV/V
Città di residenza: Brescia
Provincia di residenza: BS
Mi sembrava di aver già postato una risposta simile.
Ti allego due immagini che spero esplicative.

Antonio


Allegati:
double slip_DCCWiki.gif
double slip_DCCWiki.gif [ 57.27 KiB | Osservato 4175 volte ]
double slip wiring.png
double slip wiring.png [ 72.97 KiB | Osservato 4175 volte ]

_________________
http://scartamento9mm.blogspot.it/
Top
 Profilo
Rispondi citando
Alberto Perelda
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 23:15
Non connesso
Socio ASN
Avatar utente

Iscritto il: 11/06/2012, 22:49
Messaggi: 1477
Località: Omegna
Interessi fermodellistici: scala n, plastici, costruzione modelli, diorami
Città di residenza: Omegna
Provincia di residenza: Verbania
Skype: elperez77
grazie a tutti.

vedendo lo schema sono polarizzati come due scambi normali, ma sovrapposti
appena mi arriva ci studio meglio
Top
 Profilo
Rispondi citando
Antonio Rosano
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 27/03/2019, 23:34
Non connesso
Socio ASN
Avatar utente

Iscritto il: 01/01/2010, 22:15
Messaggi: 485
Interessi fermodellistici: Fremo scala N
scala N epoca IV/V
Città di residenza: Brescia
Provincia di residenza: BS
Vedrai che hanno già i cuori isolati e non devi sezionare nulla; inoltre sono presenti già saldati ai cuori due fili metallici per la loro polarizzazione.Ricordati di posizionare scarpette isolanti su ogni rotaia.
La peculiarità del funzionamento è che il movimento di un deviatoio porta alla polarizzazione dell'altro cuore, diversamente da quanto avviene nei deviatoi "normali".
Antonio

_________________
http://scartamento9mm.blogspot.it/
Top
 Profilo
Rispondi citando
Alberto Perelda
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 28/03/2019, 9:16
Non connesso
Socio ASN
Avatar utente

Iscritto il: 11/06/2012, 22:49
Messaggi: 1477
Località: Omegna
Interessi fermodellistici: scala n, plastici, costruzione modelli, diorami
Città di residenza: Omegna
Provincia di residenza: Verbania
Skype: elperez77
perfetto, tutto chiaro

grazie mille
Top
 Profilo
Rispondi citando
Alberto Perelda
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 02/04/2019, 21:13
Non connesso
Socio ASN
Avatar utente

Iscritto il: 11/06/2012, 22:49
Messaggi: 1477
Località: Omegna
Interessi fermodellistici: scala n, plastici, costruzione modelli, diorami
Città di residenza: Omegna
Provincia di residenza: Verbania
Skype: elperez77
Arrivato oggi il doppio inglese... ma non mi torna con gli schemi qui sopra.

OK per i due fili esterni ma... ce ne sono anche due nella sezione centrale dove si muovono gli aghi.

ci sono un totale di 4 fili saldati, i centrali dove/come li collego?

grazie
Top
 Profilo
Rispondi citando
Alberto Perelda
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 08/04/2019, 19:09
Non connesso
Socio ASN
Avatar utente

Iscritto il: 11/06/2012, 22:49
Messaggi: 1477
Località: Omegna
Interessi fermodellistici: scala n, plastici, costruzione modelli, diorami
Città di residenza: Omegna
Provincia di residenza: Verbania
Skype: elperez77
Nessuno sa come collegare i 4 fili?
Top
 Profilo
Rispondi citando
Markus Lindner
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 08/04/2019, 20:42
Non connesso
Socio ASN
Avatar utente

Iscritto il: 14/04/2018, 9:32
Messaggi: 302
Interessi fermodellistici: Scala N, italiano, tedesco, tramvia...
Città di residenza: Bielefeld
Provincia di residenza: Germania
I fili che vanno ai cuori come nel disegno sopra.

Gli altri due che vanno agli aghi hanno bisogno la stessa polarità come il lato associato dei binari.

Saluti,
Markus
Top
 Profilo
Rispondi citando
Alberto Perelda
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 08/04/2019, 21:54
Non connesso
Socio ASN
Avatar utente

Iscritto il: 11/06/2012, 22:49
Messaggi: 1477
Località: Omegna
Interessi fermodellistici: scala n, plastici, costruzione modelli, diorami
Città di residenza: Omegna
Provincia di residenza: Verbania
Skype: elperez77
Markus Lindner ha scritto:
Gli altri due che vanno agli aghi hanno bisogno la stessa polarità come il lato associato dei binari.



Grazie mille, ci sono appena arrivato anche io "toccando" tutte le parti centrali con il tester.
I due centrali sono semplici feeder.

Grazie ancora
Top
 Profilo
Rispondi citando
Antonio Rosano
 Oggetto del messaggio: Re: Doppio scambio inglese PECO
MessaggioInviato: 10/04/2019, 0:07
Non connesso
Socio ASN
Avatar utente

Iscritto il: 01/01/2010, 22:15
Messaggi: 485
Interessi fermodellistici: Fremo scala N
scala N epoca IV/V
Città di residenza: Brescia
Provincia di residenza: BS
Esatto! mi dispiace di aver letto solo ora la tua richiesta.
Escono di fabbrica con il pregio di evitare al modellista di saldare fili su aghi e rotaie.
Antonio
