Vorrei fare un modulo da 40 per compensare le due testate del ponte per poterlo trasportare.

Lo vorrei fare con blocco. La domanda è questa: ha senso tagliare le rotaie per sezionare il blocco oppure basta togliere tensione a tutta la tratta?

Se fosse un modulo più lungo direi di tagliare le rotaie, ma su 40 cm sono in dubbio.
Io isolerei tutto il blocco anche per comodità.

Mi date un consiglio?
Grazie a tutti

se lo fai da 40 va bene tutto il modulo, assolutamente!!!

_________________
Saluti
Mario
..nessuno nasce imparato...

perfetto. evito due tagli (4 in tutto) sulla rotaia.
i reed li metto in uscita dal modulo? Dopo il semaforo per intenderci.

Per adesso c'è solo la struttura in legno, prima devo risolvere l'acqua e finire il ponte.

Grazie
Alberto

I reed devono stare, in questo caso, il più vicino alla testata che sia possibile (compatibilmente con la struttura in legno).
In caso contrario potrebbe in casi eccezionali succedere quello che a volte succede a me sulla Squadra Rialzo, che, come il tuo modulo, non ha sezionamenti ma è tutta una intera sezione.

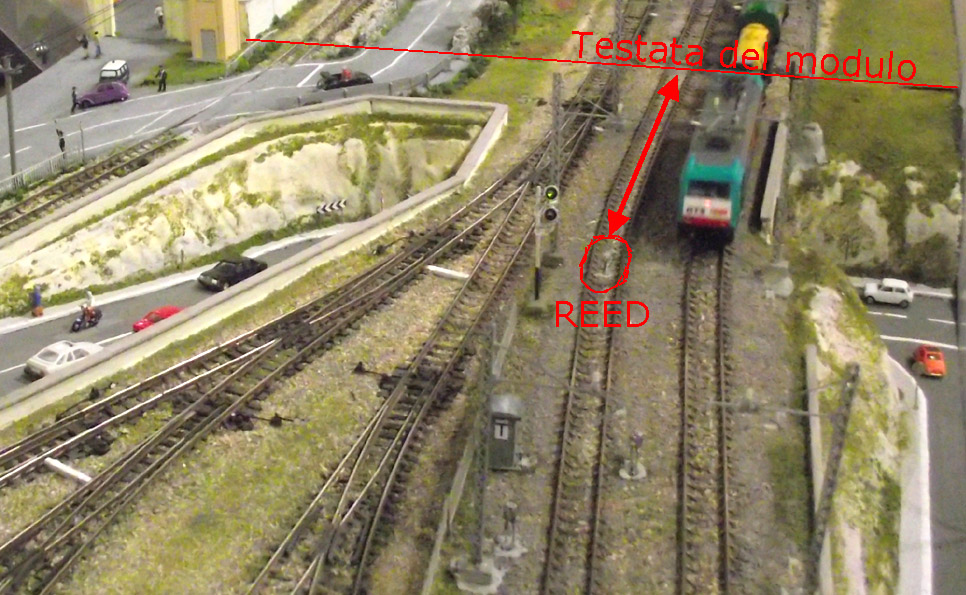

Capita che la Matisa VM500 SAB passando con il suo magnete sul reed messo poco prima del ponte si dà il rosso da sola. Purtroppo la presenza del sottopasso non mi ha consentito di mettere il reed più verso la testata.Nella foto si capisce il tutto e le frecce indicano il tratto di sezionamento ancora successivo al reed.

_________________
salutoNi
Massimo

perfetto, cercherò di metterlo più vicino possibile alla basetta ramata.

grazie della dritta

che reed mi consigliate?

lo schema elettrico del modulo relè dove posso trovarlo?
Nelle norme (2010) ho visto solo lo schema elettrico del modulo di blocco, ma quello che contiene il "MODULO RELE' " non l'ho trovato.

Grazie a tutti
Alberto

quì
http://www.amiciscalan.it/home.php?main=modellismo&page=norme/08_pannelli_sezione_blocco.php
e qui
https://www.amiciscalan.com/forum/viewtopic.php?f=88&t=4478&hilit=schema+blocchi#p61494
buona lettura

_________________
Ciao
Roberto
_________________________
Le singole opinioni espresse sul forum dagli utenti sono sempre opinioni personali, che non rispecchiano necessariamente la posizione della ASN e del suo Consiglio Direttivo. I Gestori del Forum si riservano la facoltà di eliminare parole e frasi offensive nei confronti di altri iscritti o di terzi; questi interventi non sono censura ma tutela per tutti, al solo fine di un corretto utilizzo del forum e di civile convivenza.

ASN diffonde le proprie posizioni ufficiali attraverso comunicazioni istituzionali debitamente evidenziate sul forum oppure attraverso organi ufficiali (Bollettino, verbali del CD, etc.)

1-Prima di utilizzare il forum, è obbligo presentarsi qui.
2-Prima di postare leggere il Regolamento.
3-Per visualizzare le ultime discussioni in cui sono state inserite risposte utilizza la funzione Messaggi Recenti in alto a destra.
4-Per cercare ciò che vi interessa utilizzate la funzione Cerca.
5-Prima di utilizzare il mercatino, leggi il Regolamento.
6-Clicca se vuoi leggere lo Statutodella ASN.
7-Per utilizzare al meglio il forum leggi la guida.
8-Per inserire immagini ed allegati leggi la guida del socio Massimo Benini che ringraziamo.
9-Per l'utilizzo del bbcode leggete questa guida.

A volte e meglio tacere e sembrare stupido
che aprir bocca e togliere ogni dubbio! (Oscar Wilde)

Alberto se vai ad Arluno dal Marini (Magotren che ha tutta roba di elettronica),
ti da tutto lui e devi solo collegare ,senza cose complicate ,ciao Falco

il primo è lo stesso delle norme, vorrei sapere cosa contiene il rettangolo giallo "modulo relè"...
il secondo non sono autorizzato a leggerlo

...nel secondo viene riportato uno schema che feci tempo f... che è poi tutto ciò che devi fare

_________________
CristiaN CicogNaNi (cicocri)

Qui non vis intelligere, non intelligere........
Chi si loda, si imbroda.......

Amici del TreNo - Forlì

Le singole opinioni espresse sul forum dagli utenti sono sempre opinioni personali, che non rispecchiano necessariamente la posizione della ASN e del suo Consiglio Direttivo. I Gestori del Forum si riservano la facoltà di eliminare parole e frasi offensive nei confronti di altri iscritti o di terzi; questi interventi non sono censura ma tutela per tutti, al solo fine di un corretto utilizzo del forum e di civile convivenza.

ASN diffonde le proprie posizioni ufficiali mediante comunicazioni istituzionali debitamente evidenziate attraverso organi ufficiali (Bollettino, verbali del CD, etc.)

Non trovare difetti.. trova rimedi e provvedi se puoi.

Collezionista modelli in scala N.

1-Prima di utilizzare il forum, è obbligo presentarsi qui.
2-Prima di postare leggere il Regolamento.
3-Per visualizzare le ultime discussioni in cui sono state inserite risposte utilizza la funzione Messaggi Recenti in alto a destra.
4-Per cercare ciò che vi interessa utilizzate la funzione Cerca.
5-Prima di utilizzare il mercatino, leggi il Regolamento.
6-Clicca se vuoi leggere lo Statuto della ASN.
7-Per utilizzare al meglio il forum leggi la guida.
8-Per inserire immagini ed allegati leggi la guida del socio Massimo Benini che ringraziamo.
9-Per l'utilizzo del bbcode leggete questa guida.

E' stato fatto così per lasciare ampia libertà al modellista di organizzarsi come crede e secondo le sue competenze o quello che trova.
C'è chi usa relè bistabili, chi flip/flop elettronici...
L'importante è che ci siano in ingresso due linee per gli impulsi per mettere a rosso e a verde rispettivamente, due linee per portare la tensione continua, e in uscita la commutazione della tensione di trazione al sezionamento e della tensione continua al semaforo.
Non sarebbero obbligatori dei pulsanti per l'azionamento manuale (ma è MOLTO meglio che ci siano) così come due LED spia per sapere lo stato del blocco senza dover... guardare il segnale!

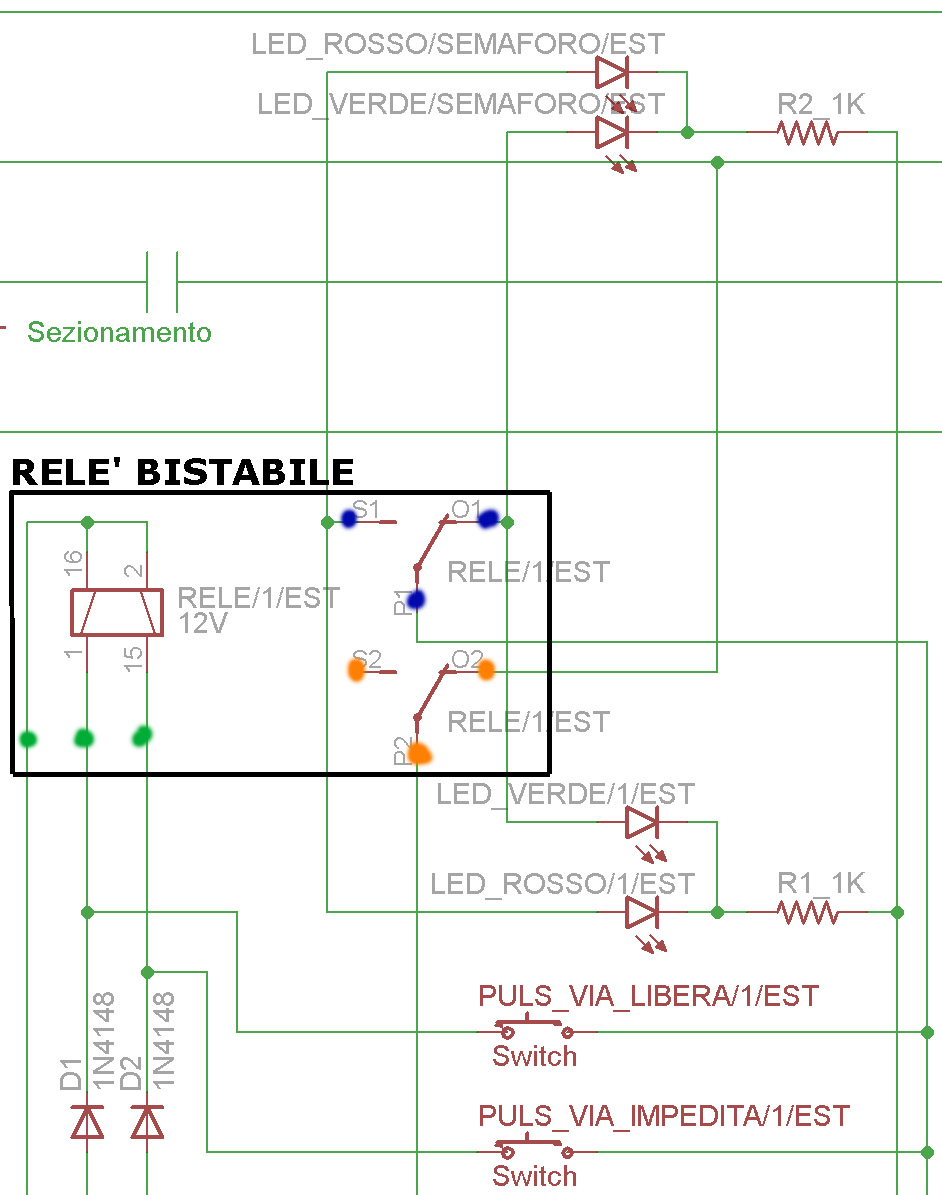

Nello schema di Cristian il rettangolo giallo è costituito dalle parti marcate con "RELE" (bobine e contatti).
